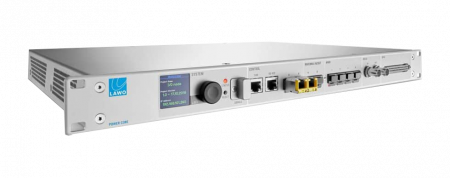

Lawo Power Core Микшерное оборудование

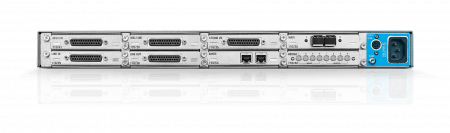

Соединения и аудио I/O

Стандартные аудиоинтерфейсы

• 4 MADI (каждые по 64 входа / выхода) с отсеками SFP (порты MADI 1/2 и 3/4 могут быть сгруппированы как интерфейсы с двойным резервированием)
• 2 AES67 / RAVENNA (до 256 каналов входа / выхода, доступных через 2 NIC, поддерживаются различные схемы резервирования, включая Hitless Merge (согласно стандартам SMPTE 2022-7) и LACP

Опциональные карты расширения аудио

• 8 входов Mic / Line
• 8 моно / 4 стерео линейных входа
• 8 моно / 4 стерео линейных выхода
• 4 стереовхода AES с выходом SRC + 4 AES
• 2 Mic / Line + 1 линейный стереовыход + 2 стереовыхода для наушников
• 4 входа AES + 4 выхода AES, бит-транспарентные, с соединениями HD-BNC
• 2 MADI (64 канала входа / выхода каждый) с отсеками SFP
• 1 MADI (64 канала входа / выхода) с преобразованием частоты дискретизации; отсек SFP
• 2 Dante (интерфейс с двойным резервированием; всего 64 канала)

Интерфейсы управления

• TCP/IP
• CAN
• RS422
• 8x GPIO (8 оптопар, 8 бесшумных реле CMOS)

Обработка аудио

• 96 каналов DSP, каждый с входным усилением, индикатором наличия сигнала, прямым выходом, слотом Insert, фейдером, выходом Aux send с переключением Pre / Post, панорамированием / балансом, AutoGain для каждого микрофонного входа
• 80 суммирующих шин с функциями Program, Record, Aux, Group, Mix-Minus или для общего назначения. DSP применяется к 32 моно / 16 стерео шинам
• Эквалайзер с тремя полностью параметрическими полосами плюс полупараметрические полосы, которые можно использовать как Shelf-, НЧ- или ВЧ- обрезные фильтры
• Пакет динамической обработки с гейтом, экспандером, компрессором, лимитером
• До 32 единиц AutoMix и / или De-Essing доступны для применения к любому источнику входного сигнала
• 4 отдельные группы AutoMix допускают создание нескольких независимых миксов
• Матрица маршрутизации до 1920 x 1920 точек пересечения, с мгновенным доступом ко всем сетевым или локальным источникам аудио

Синхронизация

• Вход Wordclock и внутренний генератор с выходом
• Дополнительная синхронизация через MADI или PTP
• 48 кГц / 44,1 кГц

Параметры лицензии

• Power Core EDGE - конфигурация начального уровня, предназначенная для развертывания в качестве аудиошлюза с высокой пропускной способностью, где не требуется управление интерфейсом микширования. 4×64 канала MADI, 128 каналов AES67 / RAVENNA, 64 потока AES67 / RAVENNA
• Power Core SAN (Super Audio Node) -— конфигурирует Power Core как сетевой шлюз аудио входа / выхода с высокой пропускной способностью с ограниченными возможностями обработки DSP. 4×64 канала MADI, 128 каналов AES67 / RAVENNA, 64 потока AES67 / RAVENNA
• Power Core L — соответствует требованиям студий с одной средней и небольшой консолью, может вмещать 128 физических и виртуальных фейдеров (включая мини-микшер служебного программного обеспечения), 48 каналов формирования аудио DSP и 16 каналов обработки шины. 4×64 канала MADI, 128 каналов AES67 / RAVENNA, 64 потока AES67 / RAVENNA и матрица маршрутизации 1728x1728
• Power Core XL — идеально подходит для сложных сетевых операций, главных технических центров вещания или крупных загруженных основных студий с несколькими источниками входного сигнала. Поддерживает до 254 физических и виртуальных фейдеров, 96 каналов DSP (эквалайзер, динамика, компрессия и лимитер), 32 канала обработки шины DSP, управление графическим интерфейсом VisTool Standard с сенсорным экраном, матрицу маршрутизации 1920 x 1920, матрицу внутренней связи Intercom на 78 станций. 4×64 канала MADI, 256 каналов AES67 / RAVENNA, 128 потоков AES67 / RAVENNA
• Power Core MAX (множественный доступ) — все функции Power Core XL с поддержкой до 4 независимых подключенных поверхностей микширования, что идеально подходят для оснащения нескольких студий с небольшими или средними консолями. 4×64 канала MADI, 256 каналов AES67 / RAVENNA, 128 потоков AES67 / RAVENNA

Дополнительные расширения функций для Power Core включают:

• Дополнительный пакет GPIO 8×8 для лицензий EDGE и SAN
• Дополнительный пакет с 64 минимикшерами и выбираемыми входами двусторонней связи для лицензий SAN, Console L, Console XL и MAX
• Дополнительный пакет N-1 (Mix-Minus) с 64 обратными каналами для лицензий SAN, Console L, Console XL и MAX
• Дополнительный пакет Loopback для лицензий EDGE, SAN, L, XL и MAX, который обеспечивает 128 циклов Loopback на один свободный 8-канальный слот входа-выхода

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Размеры: (В x Ш x Г): 44 мм (1 RU) x 483 мм (19 дюймов) x 365 мм (14,4 дюйма)
• Вес: 4,5 кг
• Питание: 1x IEC 100-240 В переменного тока; Подключение 12 В постоянного тока с переключением на резервирование
