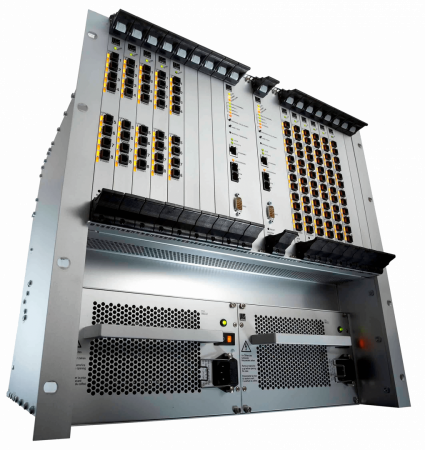

Lawo Nova73HD Маршрутизатор

Характеристики производительности

• Настраивается без прерывания работы
• Интегрированная обработка сигналов
• Мономаршрутизация
• Сквозной переход (совместимость с Dolby-E)
• Синхронизированное переключение
• 96 кГц доступно
• Рабочее напряжение от 85 до 265 В переменного тока, от 47 до 63 Гц

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Размер 19 дюймов 10RU
• Коммутационная плата с архитектурой STAR²
• 2 слота для центральных модулей
• 16 слотов для модулей входов / выходов
• Активная вентиляция, контроль температуры.
• Встроенный блок питания 85… 265 В переменного тока / 47… 63 Гц
• Активные модули на передней части устройства с функцией «горячей» замены.
• Вес: 21 кг (включая резервный PSU)

МОДУЛИ

• Маршрутизатор 8192 × 8192 (моно)
• Модули входов / выходов для RAVENNA, MADI, SDH / STM-1 и AES3
• Система входов-выходов DALLIS для децентрализованных структур и дополнительных интерфейсов

ИНТЕРФЕЙСЫ

• Коммутационные блоки DALLIS для децентрализованных структур и дополнительных интерфейсов
• Аналоговый микрофонный / линейный (трансформаторный или электронно-сбалансированный)
• Наушники (включая VCA интерфейс)
• AES / EBU (AES3)
• MADI (AES10)
• RAVENNA AoIP
• Передача данных через RS422, RS232, MIDI
• GPI (оптопары, реле, VCA)
• IP-кодек
• Сквозной переход (совместимость с Dolby-E)

СИНХРОНИЗАЦИЯ

• Частота дискретизации 48 / 44,1 кГц и 96 / 88,2 кГц
• Источники синхронизации: Wordclock, RAVENNA, AES3, Video, MADI или ATM / SDH
• Дополнительный внутренний генератор
• Системные часы с внешним выходом
• Соответствует стандарту AES11 Grade2.

Встроенная обработка сигналов

• Интегрированная обработка сигнала (DSP) с Gain/Phase, Balance, Mono Mixing и Silence Detect.

Опционально:

• EQ (параметрический или графический)
• Динамические блоки (Gate, AGC, Compressor, Limiter)
• Задержка (до 10 с)
• Суммирующая матрица (64 x 64 канала)
• Фейдеры с таймером
• Мониторинг сигналов

УПРАВЛЕНИЕ

• В комплект входит программное обеспечение для настройки и управления.
• Комплексный протокол управления Remote MNOPL (TCP / IP)
• Встроенный веб-сервер и SNMP для диагностики системы
• Удаленное обслуживание через VPN (ISDN доступен опционально)

РЕЗЕРВИРОВАНИЕ

(опционально)

• Резервная карта маршрутизатора
• Резервные модули входов / выходов (настраиваемые)
• Двойные порты (в зависимости от модуля)
• Резервная связь с системой входов-выходов DALLIS
• Блок питания с резервированием по фазе
• Возможна топология DSHS
