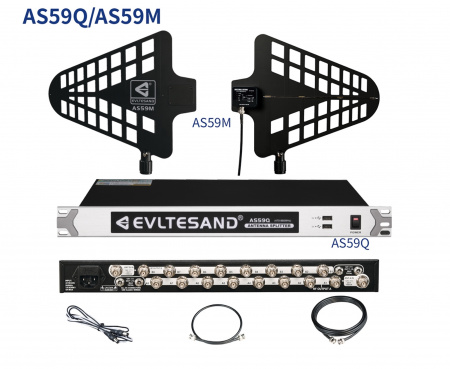

Evltesand AS59Q/AS59M — комплект для построения многоканальных систем, состоящий из активного антенного сплиттера AS59Q, двух направленных активных антенн AS59M и набора необходимой коммутации. Комплект позволяет обеспечить стабильное соединение на дистанции до 300 метров.
Активный антенный сплиттер AS59Q
Активный антенный сплиттер AS59Q имеет широкий диапазон частот (470–870 МГц). Сплиттер имеет по 8 выходов для распределения сигнала с каждой антенны, 2 выхода для каскадирования, 4 выхода для питания радиосистем и 2 выхода для зарядки через порт USB 4,7 В.
Направленная активная антенна AS59M
Направленная активная антенна AS59M имеет переключаемые режимы усиления (–6 дБ, 0 дБ, +6 дБ, +12 дБ). Узкая диаграмма направленности антенны позволяет уменьшить проникновение помех и посторонних радиосигналов в тракт.
Применение
- Концерты
- Театральные постановки
- Церемонии
- Образовательные мероприятия
- Презентации
- Конференции
Технические характеристики
- тип: активная логопериодическая антенна (LPDA)
- радиочастотный диапазон: 470–960 МГц
- усиление РЧ: регулируемое от +6 до +12 дБ
- материалы: металл, пластик
- тип: активный антенный сплиттер на 8 радиоприёмников
- радиочастотный диапазон: 470–960 МГц
- усиление РЧ на распределительном выходе: +5dB
- усиление РЧ на каскадном выходе: +2dB
- выход питания для приёмников: DC12V/1.0A
- сплиттер имеет металлический корпус с пластиковыми вставками
- источник питания приёмника: блок питания DC12V/3A
Комплектация
- четыре кабеля питания
- 16 кабелей с разъемами BNC 50 см
- 2 кабеля с разъемами BNC 3 м
- блок питания DC12V/3A
Название характеристики | Значение |
---|---|
Тип системы | Комплект |
Состав | Активный антенный сплиттер AS59Q, направленная активная антенна AS59M, набор кабелей |
Диапазон радиочастот | 530–690 МГц |
Усиление РЧ | Регулируемое от +6 до +12 дБ |
Радиочастотный порт | BNC |
Потребляемая мощность | DC + 12V 3A |
Выход электропитания на радиосистемы | 4 порта, максимальный постоянный ток + 12 В 2.0A |
Соотношение | 1 вход и 8 выходов |
Выходы для зарядки | 2, порт USB 4,7 В |
Выбор усиления на антенне | –6 дБ, 0 дБ, +6 дБ, +12 дБ |
Размеры | 220 × 190 × 45 мм |
Вес | 0,8 кг |
